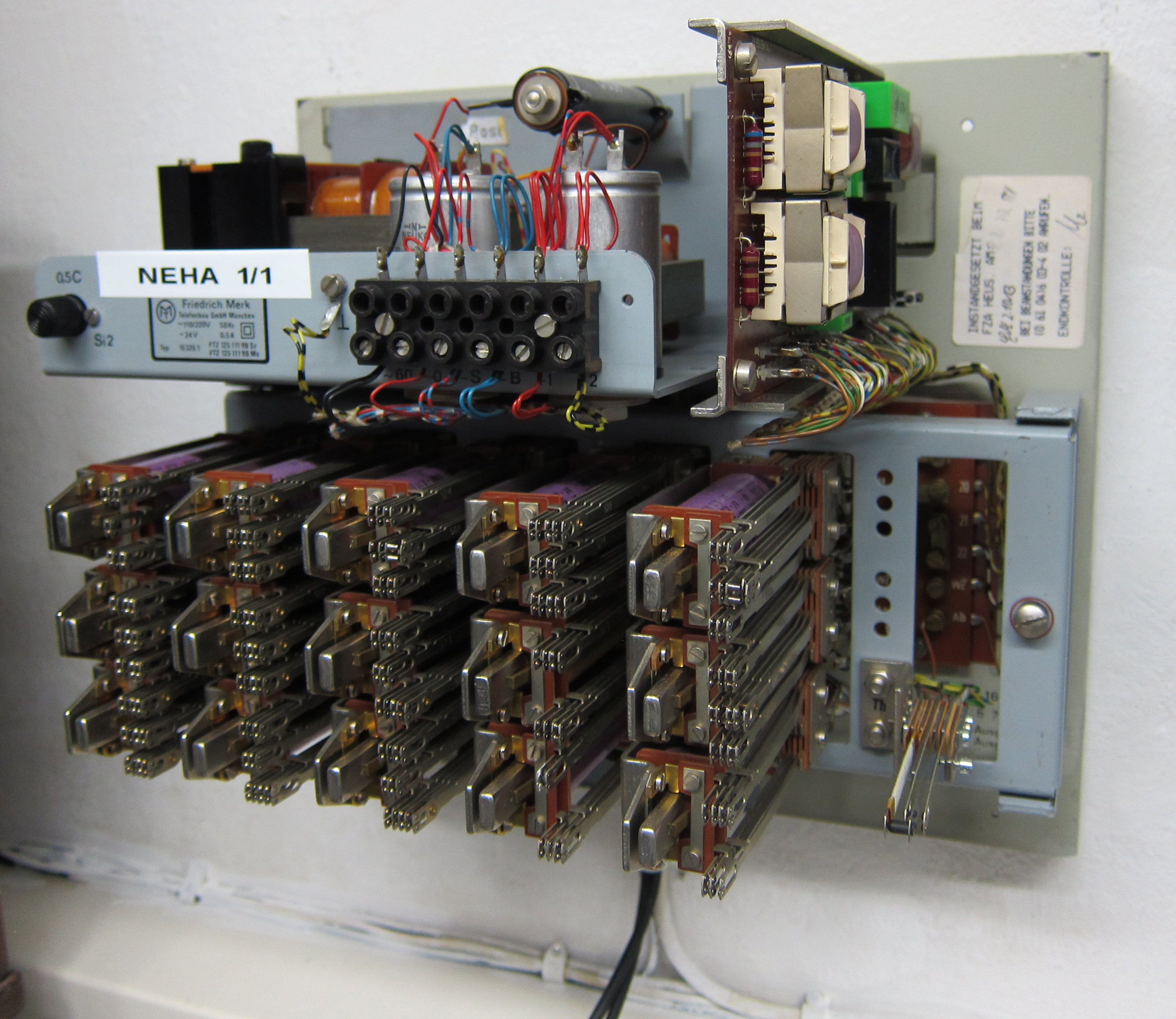

Nebenstellenanlage NeHa 1/1 (autom. Zwischenstellenumschalter), Fa. Merk
- Entwicklungsstand ca. 1965
- Aufbau in einem kleinen Wandschrank
- Eine Amtsleitung, eine Hauptstelle und eine Nebenstelle anschaltbar
- Interner Anruf durch (mehrmalige) Wahl einer beliebigen Ziffer
- Abgehende Amtsverbindung durch Erdtastendruck
- Ankommender Amtsverkehr (IIB/C-Ruf-Nr. 85) wird bei der Hauptstelle signalisiert, Rufweiterschaltung zur NSt wenn sich HSt nicht innerhalb einer vorgegebenen Zeit (ca. 1 Minute) meldet
- Rückfrage und Gesprächsumlegung bei abgehenden und ankommenden Amtsverbindungen
- Einstellbare Berechtigung für HSt und NSt (amts- halbamts-, mithörberechtigt)
- Keine Erdtastendruck-Weitergabe an die übergeordnete Vermittlungsanlage
- Direkte Anschaltung der Hauptstelle an die Amtsleitung bei NSt-Anl-Störung oder -Stromausfall
- Größe H x B x T ca. 0,20 x 0,30 x 0,20 m
Blockschaltbild
| Tln | Teilnehmer (Fernsprech-Apparat der Haupt- u. Nebenstelle) |
| TSH/TSN | Teilnehmerschaltung der Haupt- u. Nebenstelle |
| IVS | Innenverbindungssatz (Hausverbindung) |
| AVS | Amtsverbindungssatz |
| RG | Rufgenerator, Besetztton-Erzeugung |
| St | Störungs-Umschaltung |
