Gleichzeitige Aufzeichnung von zwei Schaltvorgängen im Millisekundenbereich auf einen Papierstreifen
Feste Anschaltung des Impulsschreibersystems 1 an die Nebenstellenanlage IIB/C (Anzeige der Drehmagnet-Schaltimpulse)
Anschaltung des Impulsschreibersystems 2 an den Prüfschrank PS29 (Anzeige der Schaltimpulse beim Wählscheibenablauf)
Nach dem Einschalten des Impulsschreibers (230 V Netzspannung) ist zunächst das Handrad in Pfeilrichtung zum Starten des Synchronmotors zu drehen
Für den Papiertransport Freigabetaste für die Dauer der Aufzeichnung drücken
Impulsschreiber ist durch die Entwicklung der Oszillographen, Datensichtgeräte udgl. technisch veraltet
Größe H x B x T ca. 0,15 x 0,25 x 0,20 m
Anschaltung

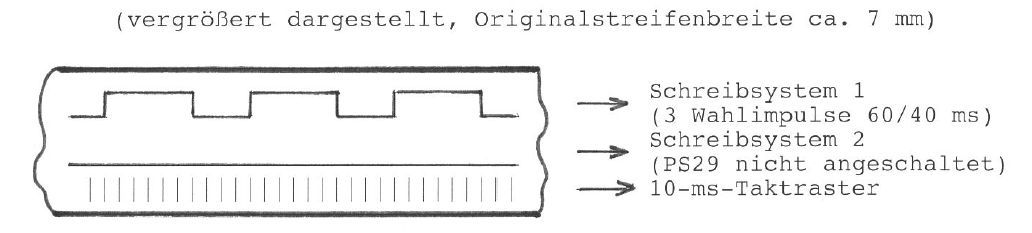

Schematische Darstellung des Papierstreifens

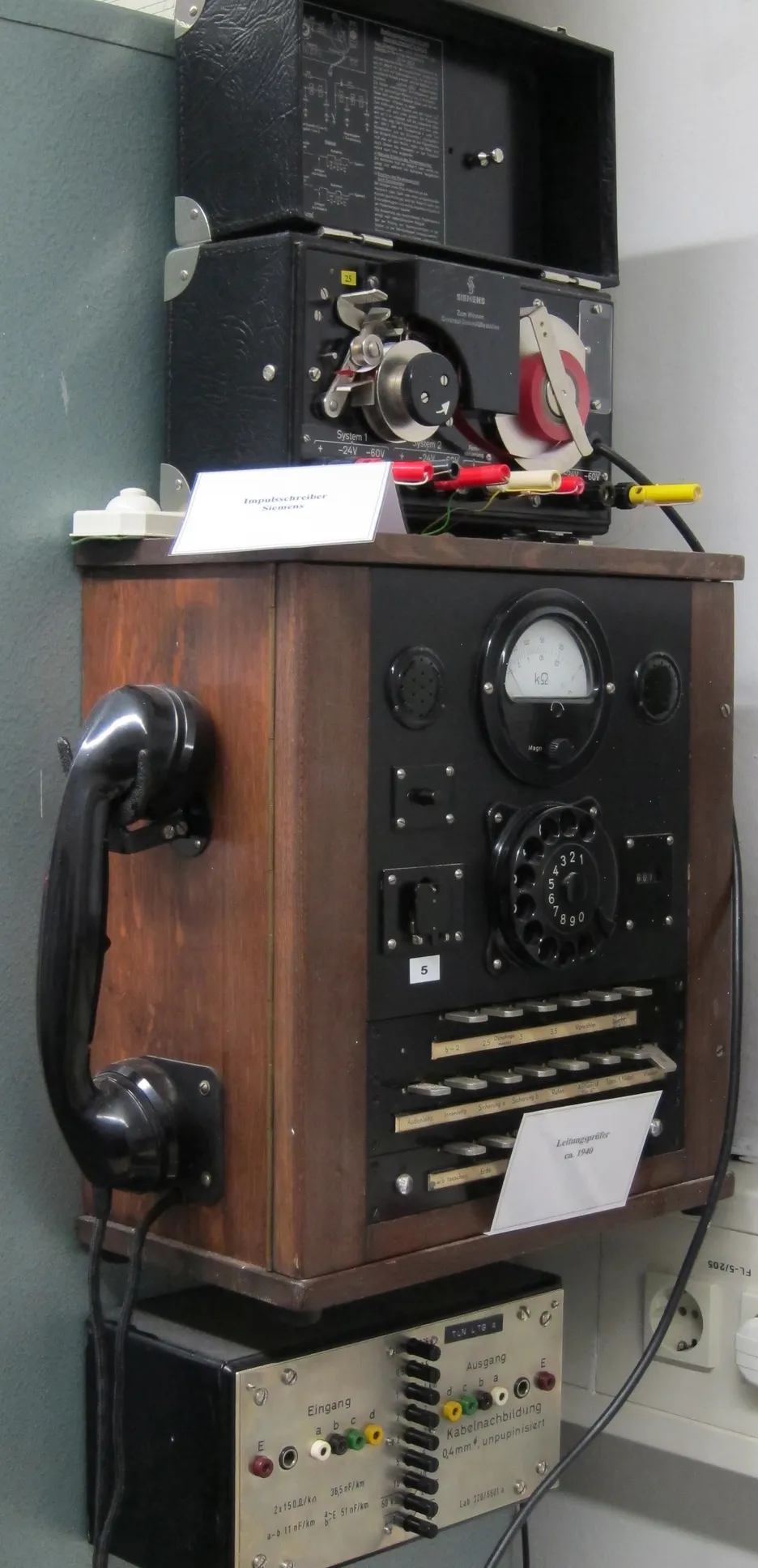

Prüfschrank PS29 (Bild Mitte)
Entwicklungsstand 1929
Anschaltung an die Nebenstellenanlage IIB/C, Rufnummer 5
Prüfen/Messen der Teilnehmer- und Amts-Anschlussleitungen, Fernsprech- und der IIB/C-Vermittlungsanlage
Umschaltbar auf Innen- und Außenleitung
Anschaltung an den zu prüfenden IIB/C-Anschluss mittels Prüfstecker am Hauptverteiler
Größe H x B x T ca. 0,35 x 0,40 x 0,20 m

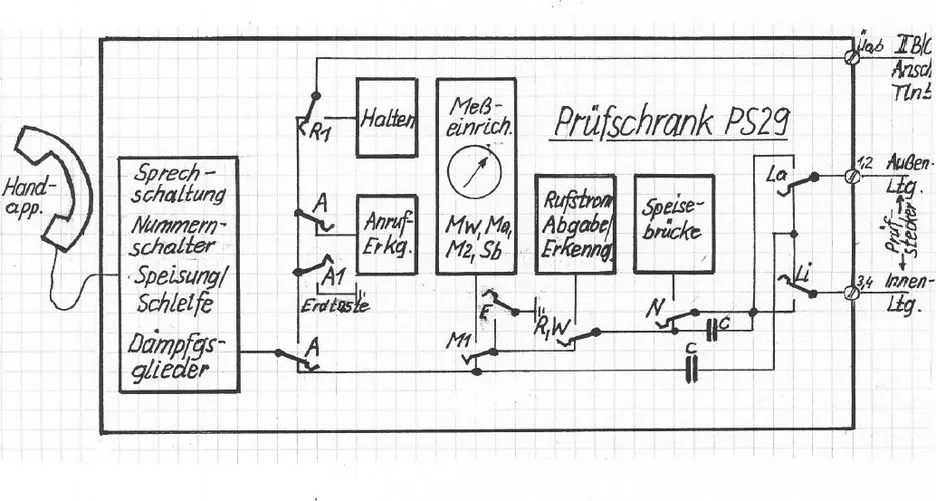

Blockschaltbild
Kabelnachbildung (Bild unten)
Entwicklungsstand ca. 1950
Bildet verschiedene Kabellängen (bis zu 20 km) für den Analoganschluss nach (Kabelparameter ---> Schleifenwiderstand, Induktivität, Kapazität, Ableitung)
Kabellänge, Nebenschluss- und Erdwiderstand durch Drehschalter einstellbar
Die Kabelnachbildung ist an den IIB/C-Anschluss Rufnummer 4 angeschaltet
